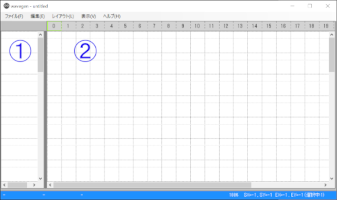

画面名称
| ① | ピンフォーム |
|---|---|
| ピン名表示画面 | |
| ② | 波形フォーム |
| 波形表示画面 |
タイミングチャート作成を始める
起動後の空白のページは、A4縦サイズです。ページサイズを変更する場合、
メニューの[レイアウト]→[用紙サイズ]から任意のページサイズを選択してください。
タイミングチャートを開く
wvgファイルをwavegen画面にドロップすると、タイミングチャートが開きます。
または、以下の操作を行ってください。
- メニューの[ファイル]→[開く]をクリックします。
- wvgファイルの保存先を選択します。
- 任意のファイルを選択します。
- [開く]ボタンをクリックします。
タイミングチャートを保存する
初めてタイミングチャートを保存する場合、次の操作を行います。
- メニューの[ファイル]→[名前を付けて保存]をクリックします。
- wvgファイルの保存先を選択します。
- [保存]ボタンをクリックします。
2回目以降上書き保存する場合、メニューの[保存]をクリックします。
画像を保存する

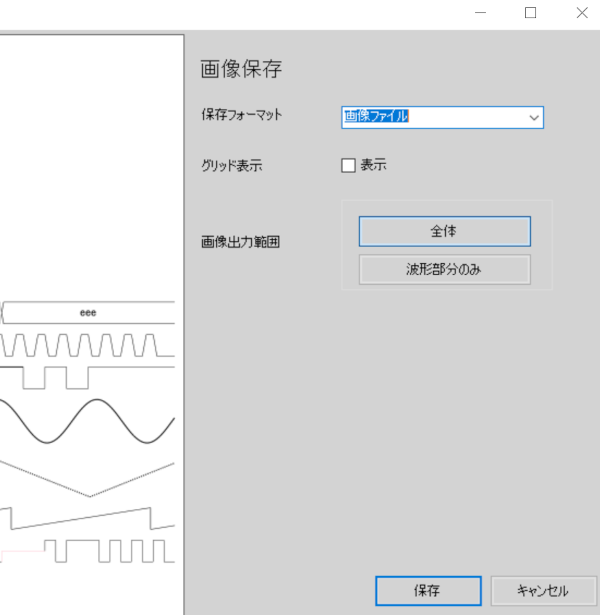

タイミングチャート画像を保存する場合、次の操作を行います。
- メニューの[ファイル]→[画像を保存]をクリックします。
- 画像保存フォームが起動します。
- グリッドを表示する場合、グリッド表示をチェックします。
- 画像出力範囲を[全体]か[波形部分のみ]を選択します。
- [保存]をクリックします。
- ファイルの保存先を選択します。
- [保存]ボタンをクリックします。
